一、概述

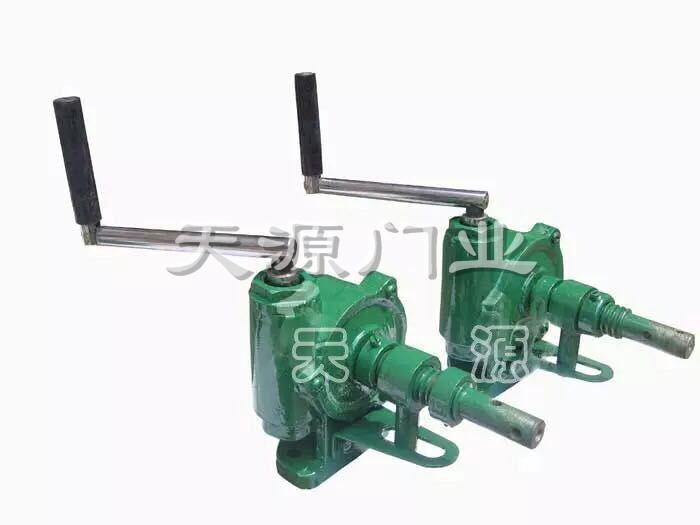

本開窗機外殼采用鋁合金壓鑄工藝，外型美觀。限位裝置采用螺桿內壓式，結構緊湊。采用雙頭蝸桿傳動，啟閉速度快。撐腳采用鋁合金壓鑄工藝，造型精美。傳動管與輸出軸采用暗銷連接，是原有手搖開窗機不可比美的精品開窗機。本手搖開窗機專為工業廠房、倉庫、影劇院、禮堂和食堂等建筑物的中懸或上懸側窗的窗扇起閉之用。
二、產品特點

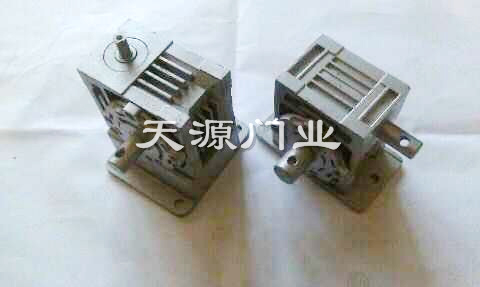

1、上、中、下機殼體材質由原鑄鐵外殼改為鋁鎂壓鑄件，大大提高了外觀效果。
2、開關器：撐腳改為鋁鎂壓鑄件，撐桿用冷拉型鋼，表面鍍鋅或涂覆達克羅125μm。
3、傳動管支架與聯動管支架改為現場連接型，無須埋件。

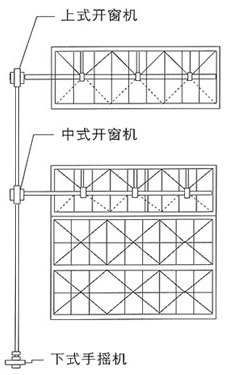

三、開窗機的選用
1、上懸、中懸側窗啟閉極限扇數及長度見下表:
窗扇 啟閉 形式 | ZUI大 啟閉 角度 | 組合 排數 | 窗 扇 高 度 | |||||
900 | 1200 | 1500 | ||||||
啟閉扇數 | 啟閉長度 ( 米 ) | 啟閉扇數 | 啟閉長度 ( 米 ) | 啟閉扇數 | 啟閉長度 ( 米 ) | |||
中懸 側窗 | 60° | 單排 | 12 | 10.8 | 12 | 14.4 | 12 | 15 |
二排 | 12 | 5.4 | 12 | 7.2 | 12 | 9 | ||
三排 | 12 | 3.6 | 12 | 4.8 | 12 | 6 | ||
注：表中的極限啟閉扇數與極限長度，以開窗機居中左右兩邊對稱啟閉計，如單邊，窗扇數量和啟閉長度均應減半
2、KC3 側窗手搖開窗機開關器為撐桿撐腳形式。撐腳采用鋁壓鑄工藝，外形美觀、結構緊湊、安裝方便。
撐桿規格選用表：
基本窗扇度 | 窗框中心與內墻距離 | 撐桿規格 |
900 | 120 | 320 |
240 | 450 | |
1200 | 120 | 450 |
240 | 500 |
